SARAD產品

氡氣劑量／核種／室內空氣品質監測儀
RADON DOSEMETER/PROGENY/INDOOR AIR QUALITY

攜帶型氡氣核種劑量儀



攜帶型氡 / 釷氣體監測系統

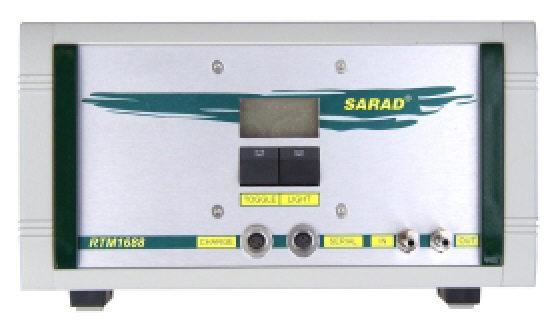

RTM 1688 Portable Radon / Thoron Gas Monitor

在 SARAD 公司的系列產品中， RTM1688 屬於個人攜帶型氡氣 / 釷氣監測儀。它是結合了 DOSEman 與專業 RTM2100 氡氣監測儀的優點，既具有 DOSEman 簡單易用的特點，又兼具了 RTM2100 高水準的專業特點。特別是 RTM1688 的內置泵和高性能的靈敏度結合於一個相當誘人的價位，開拓了一個廣闊的應用空間。因此， RTM1688 氡氣 / 釷氣監測儀是您追求高品質低價位的理想之選！
應用範圍：
  • 室內空氣環境質量監測
  • 土壤氣體取樣
  • 水介質分析
  • 輻射劑量評估
  • 釷氣檢測

主要特點：
  • 可選配多種附件檢測水、土壤中的氡含量及其放射物的流率。
  • 如發現釷的存在，自動修正氡的含量。在操作原理設計方面， RTM1688 氡監測儀儀消除了長壽命 Po-210 對其不斷增加的污染。
  • 系統模式具有鎖定功能避免非法使用者使用。乾燥劑用完時螢幕燈光顯示！警報功能有響鈴報警和可視報警，顯示電量不足和超出輻射劑量預警值的報警。
  • 連續間隔氣泵工作方式（間隔 = 每個迴圈的前 5 分鐘從空氣中取樣。

操作原理：
  • 用內置泵吸入空氣至高壓電離室，進行取樣。
  • 通過電離作用，氡 / 釷的靜電沉澱衰變產物變成氣態原子 , 安裝在高壓電離室的電半導體晶矽探測器將其檢測。
  • 使用α光譜檢測分析處理氡 / 釷的衰變產物，測得其氡 / 釷濃度。
  • 使用乾燥管避免濕度對儀器靜電衰變產物的影響處理 。

選用配備包括：
  1. 土壤氣體採樣設備 (Soil gas sampling equipment)。
  2. 放射物蒸散容器 (Exhalation bonnets)。
  3. 水中氡濃度採樣配件 (Grab sampling kits for Radon in water)。
  4. 土壤鑽孔系統 (Soil drilling systems) ，可配合各種不同土壤鑽頭。
  5. 乾燥柱附顯示器 (Large drying columns with indicator) 。
技術參數：
  1. 功能原理：安裝半導體探測器的偏壓（電離）室，檢測附著在半導體探測器表面上的氡 / 釷子體濃度。
  2. 檢測範圍：氡濃度 (Rn-222)) ： 0 ~1MBq/ m3 ，釷濃度 (Rn-220) ： 0 ~1 MBq/m3。
  3. 檢測容量： 0.250 L。
  4. 靈敏度：氡快速模式： 3.6 cts/(min*kBq/m3) ， 緩慢模式： 7.2 cts/(min*kBq/m3) ，釷： 1.2 cts/(min* kBq/m3)。
  5. 回應時間 ：氡快速模式： 15 分鐘， 緩慢模式： 120 分鐘 (95% of final value) 。
  6. 採集時間間隔： 1~255 分鐘。
  7. 輸出顯示：
    * 顯示氡 / 釷濃度 , 慢速氡 / 釷濃度 , 統計誤差
    * 整個測量過程 , 平均氡 / 釷濃度值
     * 系統狀態：實時鐘、時間間隔、存儲樣本數量及電壓
  8. 資料輸出：
    * 系統資訊
    * 整個量測過程的α總光譜
    * 順序測量六種核素能量值，匯總計算 Po-210, Po-218/Bi-214, Po-216, Po-214 和 Po-212
    * 氡 / 釷濃度的時間分佈情況 , 慢速氡 / 釷濃度
    * 平均氡 / 釷濃度 ( 整個檢測過程 )
    * 氡 / 釷暴露值
  9. 緩充存儲量 320 個資料記錄
  10. 報警功能 響鈴報警和可視報警，顯示電量不足和超出輻射劑量預警值的報警
  11. 電源內置可充電的鎳氫（ NiMH ）電池 ( Internal battery) 可接外置電源 or external power supply (operation and recharging) 9VDC/1A。
  12. 電池待機時間 約 48 小時 ( 新電池在 20°C 環境下 )
  13. 充電時間 120 分鐘
  14. 規格大小 232 x 182 x 135 mm
  15. 重量 2480 g


攜帶型氡 / 釷氣體監測系統

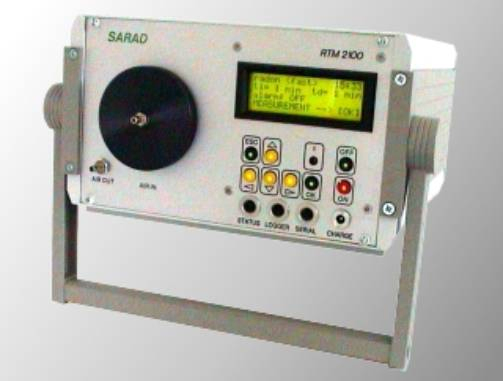

RTM 2100 portable Radon / Thoron gas monitor





RTM 2100 使用 Po-218／ Po-214 及 Po-216 的α射線量測空氣樣品中氡 (Radon,Rn220)／ 釷 (Thoron, Rn222) 氣體之濃度。內含兩個幫浦透過高電壓測量腔吸引入空氣，一個為高流量其功用是測量釷氣，另一個流量較低其功用為量測氡氣。在氡氣與釷氣直接衰減後，在腔室內的同位素生成物會被電場充電離子化，並藉由腔壁與探測器之間的電場作用力被收集到半導體探測器的表面上。

被收集同位素之緊接而來的放射性衰退現象，會被引導入光譜分析儀由多頻道分析器（ multi channel analyzer , MCA ）記錄下來，這種操作原理不但一方面允許簡單地分離氡氣與釷氣之濃度，另一方面也能夠避免長生存期的 Po-210 漸增污染的影響，同時 RTM 2100 的偵測下限相當低因為其他的輻射源並不會存在背景值中。

水氣對高電壓強化的影響完全地被溫度和相對溼度的連續監測所補償，因此 RTM 2100 並不需要乾燥管或其他多餘的設備。氣體流量感應器控制幫浦的流量，更重要的是達成可信的釷氣測量值。正壓壓力感應器完成內部標準感應器的光譜，此外，另外三個外接式感應器可以被使用者連接於前方面板的插座介面 。

氡氣與釷氣濃度之實際量測結果，也就是感應器的量測值與α射線光譜可以被顯示在大尺寸的顯示器上，並被儲存在記憶體中；警示功能可藉由蜂鳴器或 LED 指示出超過使用者定義的氡氣濃度。所擷取到的資料可透過硬體的介面傳輸至個人腦上，合適的視窗版軟體也會隨機附上。除此之外， RTM 2100 可透過序列埠與轉換輸出端加入更多功能，提供彈性的高階整合控制與監測系統。
應用範圍：
  • 氡 / 釷氣體室內外量測
  • 土壤氣體採樣
  • 水中氡氣測定
  • 蒸發氣體量測
  • 工作場所連續監測

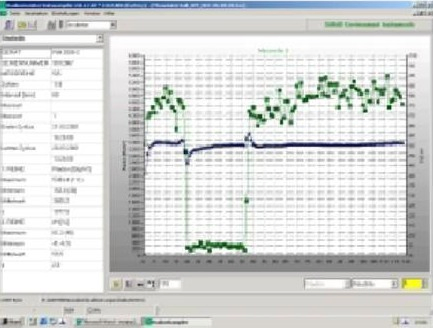

＜舒適的遠端遙控介面控制與資料處理系統＞
技術參數：
  1. 氡 / 釷氣體監測儀（型號： GEO RTM 2100 ）：
    可於氣體介質 (media) 如大氣空氣、室內空氣、土中空氣與水中取樣 (grab sampling) 與連續量測氡 (222-Radon) 與釷 (220-Rn) 的濃度
  2. 特別配件 ( 選用 ) 可以在水中量測 222-Rn 活性濃度 (activity concentration)
  3. 土中氣體調查選用配件 ( 如鉆孔系統、土壤探測器附止封系統， packer system)
  4. 量測 222-Radon 與 220-Rn 活性濃度 (activity concentration) ，調查氡氣侵入路徑 (entry path) 與傳輸率 (transport rate)
  5. 量測範圍：0~4MBq /m3
  6. 線性：小於 5% 全量測範圍
  7. 以α分光儀獲取光譜、 ROI 脈衝數量測核種 (nuclides)
  8. 可偵測 220-Rn 產生之可能性，自動校正 222-Radon 濃度
  9. Fast 與 Slow mode 可確保量測的可信度，而不受前次量測之高濃度汙染
  10. 不需乾管程度，可包含大範圍之?對濕度之有效校正
  11. 超過警告值時有聲響與燈光警報
  12. 開關可選擇?動連接裝置或迴路 ( 若超過警告值時自動通氣 )
  13. 設備控制與資料下載：
    *使用 RS232 subD 遠端控制或 active (device as master / PC as slave)
    *RS485 轉換器連接電纜線可達 1000m
    * 更長距離可由 modem 支援
  14. 內部感應器：溫度、濕度、氣壓等可與氡氣一起量測
  15. 外部感應器 ( 選配 ) ：含水量、土壤溫度等可與氡氣一起量測
  16. 內部記憶：可記憶 2000 筆量測數值
  17. 電池電源供應：自用電源約可供 48 小時連續使用
  18. 量測循環可在 1 分鐘至 24 小時自由調整
  19. 原廠校正證明
  20. SARAD WinData Sampler 2.1 視窗軟體可遠端控制與資料傳輸
  21. PVC 管 (2 × 1m)
  22. RS232 ( 連接線 )
  23. 操作手冊
  24. 攜帶箱
  25. 特別 GEO 版功能：
    *多參數高級記錄： 水質分析多感測器標準架構 (pH 、 EH 、電 導度、溫度 )
    *CO2- 紅外線感測器
    *水中氡氣分析 -- 利用快速氣體傳送膜 (membrane)
    *其他感應器
    *可利用 modem 連線做遠端現場控制
    *汽車電池可提供額外的電源


附錄
Operation Modes

Radon (fast)

Radon (slow)

Thoron

Low flow rate

Low flow rate

High flow rate

Using only Po-218 for Radon calculation

Using Po-218 and Po-214 for Radon calculation

Using Po-216 for Thoron calculation

Radon only measurement with fast response time (20 minutes)

Radon only measurement with slower response time (150 minutes) and doubled counting statistics

Thoron only measurement

Short term Radon measurements and measurements with a high concentration dynamics

Long term Radon measurements at low concentration levels

Thoron measurements, sniffing



Technical Data

Operation

Attachment of ionised Radon/Thoron progeny at the surface of a semiconductor detector inside a high voltage chamber

Sampling

Two independent pumps for Radon and Thoron mode

Pump rate

Radon

approx. 0.35 Lpm

Thoron

2.5 Lpm

Sensitivity
(20°C/50%rH)

Radon Fast/Slow mode: 2,5/5 cpm @ 1kBq/m3

Thoron mode: 2 cpm @ 1kBq/m3

Measurement range

0...10 MBq/m3

Response time
(90% of final value)

Radon Fast mode

20 min

Radon Slow mode

150 min

Thoron

1 min

Integration interval

1 min to 24 hours

Spectroscopy

256 channels, ROI analysis of four energy windows

Data output

Radon or Thoron value, values of internal and external sensors as sequential measurement series

Data transfer

Serial interface (RS232)

User interface

LC-display 4 lines 20 characters each with background light, keypad

Sensors

Humidity

0...100%rH 2%rH

Temperature

0...50 °C 1°C

Barometric pressure

800...1200 mbar

Flow

0...3 Lpm 0,05 Lpm

External sensors

3 x 0...1V

Status output

Opto-MOS relays, contacts max. 24V/250mA (AC/DC)

Alert

Acoustical (buzzer) and optical (LED) alert in case of exceeding a user definable Radon level

Power supply

Internal battery or external power supply (operation and recharging) 9VDC/1A

Autonomous operation

Approx. 48 hours

Dimensions

235 x 140 x 255 mm

Weight

6 kg





攜帶型個人氡氣劑量儀 / DOSEman
Personal Radon Dosemeter
工作原理：

氡氣體經過一個膜片擴散到量測室。在量測室內的半導體探測器將探測到的 Rn-222 ，以及子體 Po-218 和 Po-214 的衰變轉換成能量相當的電壓脈衝。內部的多道分析器能給出在預選採樣間隔內的不同核素的總計數。

該儀器有兩種檢測模式：“緩慢模式”可以從 Rn-222 ， Po-218 和 Po-214 的總計數計算出氡氣的濃度；“快速模式”不測量 Po-214 ，其回應時間相應縮短，可以快速得出氡氣的濃度值。整個檢測過程的資料按照時間順序自動保存在記憶體內，用於進一步的分析和報表輸出。

氡氣輻射劑量的計算是基於以下兩個參數：平衡因數和劑量係數。這兩個參數是可以改變的，以便適應不同環境條件下的劑量計算。

技術參數：
產品特點：
  1. 量測範圍：氡濃度0~4 MBq/m 3
  2. 輻射劑量警報： 0 ~ 10,000μSv
  3. 計算效率： 0.22 ( 快速模式 ) 及 0.38 ( 緩慢模式 ) cts/(min*kBq/m 3 )
  4. 顯示：點陣每行 3 ， 12 字元 ( 氡濃度 , 劑量值 , 其他資訊 )
  5. 採集時間間隔： 1 ~ 255 分鐘
  6. 儲存容量： 700 筆
  7. 警報功能：響鈴警報和可視警報，顯示電量不足和超出輻射劑量預警值的警報
  8. 資料傳輸：遠紅外線傳輸 , 符合 IrDA 標準
  9. 電源：可充電鎳氫（ NiMH ）電池
  10. 電池待機時間：約 300 小時 ( 新電池在 20°C 環境下 )
  11. 充電時間： 120 分
  12. 尺寸大小： 60 x 35 x 115 mm
  13. 重量： 250g
  • 體積小
  • 重量輕
  • 可以在任何環境隨身攜帶
應用對象：
  • 實驗室
  • 礦採業
  • 核能發電廠
  • 室內空氣品質監測
應用範圍：
  • 室內外環境空氣放射性指標監測和分析
  • 監測員工受輻射情況
  • 地表地質環境監測和分析
  • 降低氡氣監測的成本
主要功用：


  • 測定並儲存氡氣含量和輻射劑量。適用於監測環境空氣中的氡氣濃度，並計算出氡氣輻射的劑量和暴露值。
  • 室內外放射性物質的環境檢測和資料分析。
  • 預先設定報警值，當環境空氣內的氡氣含量超出預警值時，發出報警信號。

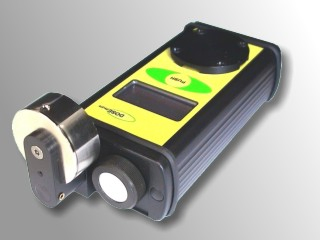

攜帶型氡氣核種劑量儀 / DOSEman Pro
Radon Progeny Dosemeter

產品簡介：

攜帶型氡氣核種劑量儀 DOSEman Pro 用於氣體採樣，監測和分析環境空氣中的α射線強度，特別是氡 Rn-222 及其核種在衰變過程中潛在的α射線輻射。

SARAD 公司在原有攜帶型氡氣監測儀 DOSEman 的基礎上，考慮到氡氣及其核種的特性，及對於不同環境下變化的平衡因數（例如井下採礦、水文檢測等等）， SARAD 公司推出攜帶型氡氣核種劑量儀 DOSEmanPRO ，可即時監測環境空氣中的輻射情況，適用於各種公用和民用建築的室內外空氣品質監測。
應用對象：
* 室內空氣品質監測
* 長期及短期氡氣監測
* 現地劑量分析及警報
* 工作場所之健康風險評估
技術參數：
  1. 功能：通過空氣過濾器採樣監測由氡氣及其核種（ Rn-222 和 Rn-220 ）所產生的α粒子輻射
  2. 探頭：矽半導體探頭，感應面積 150mm 2
  3. 即時顯示：液晶顯示幕， 3 行（每行 12 字元），單鍵操作
  4. 資料傳輸：紅外線傳輸，符合 IrDA 標準，適用於 PC USB port
  5. 警報裝置：蜂鳴警報裝置
  6. 外殼：鋁合金，防震
  7. 操作環境：溫度 -10°C ~ 50°C ，濕度 0 ~ 98%
  8. 電源：可充電鎳（ NiMH ）電池
  9. 電池待機時間： 50 小時以上
  10. 充電時間： 120 分
  11. 尺寸大小： 60 x 35 x 115 mm
  12. 重量： 250g
