電磁波接收/發射器 (EM Receiver and Transmitter)

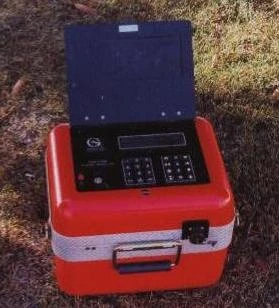

(1) 電磁波 PROTEM 接收器 (PROTEM Receiver)
標的物的探測深度與以電導度、範圍與方向定義之標的物其相互關係眾所皆知，最大深度可由大型固定迴路 Turam 系統獲得，惟其產生較大的空間反應與所取得之電流將使得標的物之探測變得較困難。較佳的解析度可用移動式發射器架構配合較短線圈間距獲得，惟只限於淺層探測。時間域 EM 系統可作為一般地質應用，如探測破裂岩盤的地下水源、地下水污染源的繪製，這些淺層探測需要較大帶寬 (bandwidth) 與許多較窄取樣閘。 PROTEM 時間域 EM 系統為數位化，三分量接收器可用以接收任何三個 TEM 發射器，選擇不同接收器線圈可涵蓋所有應用範圍。
| • 量測數量： 三軸感應磁場 減率 (nV/m 2 ) |
|
| • EM 感應器： 氣冷式線圈 |
| • 頻道： 1 頻道連續 3 分量 、 3 頻道同時操作 3 分量 |
| • 時間閘：20 閘涵蓋 2 time decades ， 30 閘涵蓋 3 time decades |
| • 動態範圍：23 bits (132dB) |
| • 基本頻率： |
0.3 、 0.75 、 3 、 7.5 、 30 、 75 、 285 或 0.25 、0.625、 2.5 、 |
| 6.25 、 25 、 62.5 、 237.5Hz |
| • 積分時間： 0.5 、 2 、 4 、 8 、 15 、 30 、 60 或 120 秒 |
| • 顯示幕： 240 × 64 dot graphic LCD |
| • 資料處理： 固態記憶體 3300 組資料， RS-232 輸出 |

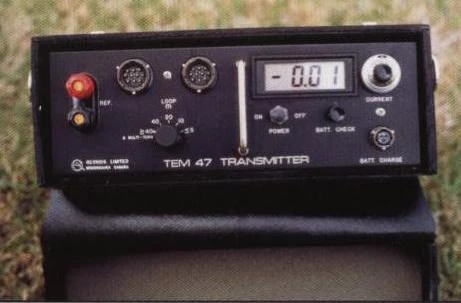

(2) 電磁波發射器 (TEM47 Transmitter)
Geonics 電磁波發射器配合 PROTEM 接放器與適當接收器線圈，可作不同應用如礦物調查、地質結構繪圖、地電阻探測與污染源繪圖。 TEM47 為最小最輕電池操作之發射器附快速關閉時間功能可量測近表面之反應。 PROTEM 47(PROTEM 接收器與 TEM47 發射器 ) 最常用於淺層地電阻探測，可描繪地下水污染源、鹽份入侵與地質調查。本系統單圈發射器迴路 5m 至 100m ，配合快速關閉時間 0.5 μ s 可得到最大近表面之解析度。發射器輸出 3A 電流於100 m×100m迴路可探測至150m深並獲得良好反應與解析度，很適合作大面積地電阻探測。TEM47用參考電纜線獲得淺層探測高同步準確度。 不論應用高頻接收器線圈具所需帶寬去獲取發射衰減最早到達之部份。
| • 電流波形： 雙極矩形電流50% duty cycle |
|
| • 基準頻率： |
30、75或285Hz(當電源線頻率為60Hz) |
| 25、62.5或237.5Hz(當電源線頻率為50Hz) |
| • 關機時間：2.5μs@3A於40×40m迴路，小型迴路更快 |
| • 發射器迴路：5×5~100×100m單圈迴路或5×5m 8圈迴路 |
| • 輸出電壓：0~9V |

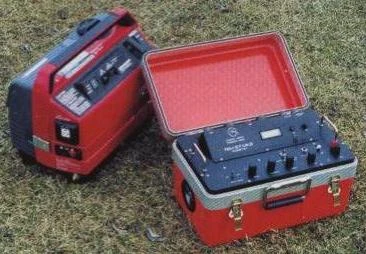

(3) 電磁波發射器 (TEM57-MK2 Transmitter)
TEM57 發射器配合 PROTEM 數位接收器組成 PROTEM57-MK2 系統，由內電源增加功率至 1500W 使其成為攜帶型中範圍時間域的發射器，內部電源由 18V 至 60V 可以完全符合發射器迴路作最佳的操作。外部電池可以增加容量達 3800W 與 160V ，可探測土層深度、厚度與電導度達 500m 深涵蓋各種不同的應用，如含水層、水質及地層探測，在海岸地區， PROTEM57-MK2 系統配合短參考電纜線攜帶型發射器與 3-D 接收器線圈，可以描繪 200 公尺內複合岩體。較深的導線可以用石英同步接收器與大型固定式發射器迴路作剖面探測，提供岩體的電導度、厚度、傾角與範圍。
| • 電流波形： 雙極矩形電流50% duty cycle |
|
| • 基準頻率： |
3、7.5或30Hz(電源線頻率為60Hz) |
| 2.5、6.25或25Hz(電源線頻率為50Hz) |
| • 關機時間：25~115μs，由尺寸大小、電流與發射器迴路線圈數決定 |
| • 發射器迴路： |
單圈：任何大小，最小阻抗 0.7Ω，達300×600m， |
| 8圈：5×5或10×10m |
| • 輸出電流： 最大 25A |
| • 輸出電壓： 18V~60V用馬達發電機連續控制，附外部電源供應可達160V(3800W) |
| • 同步： 參考電纜線或石英結晶 |

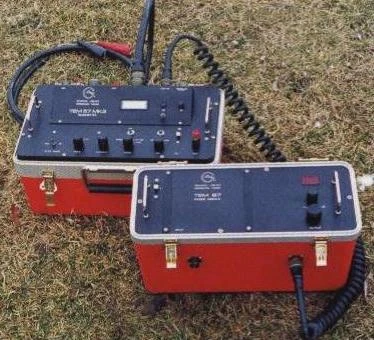

(4) 電磁波發射器 (TEM67 Transmitter)

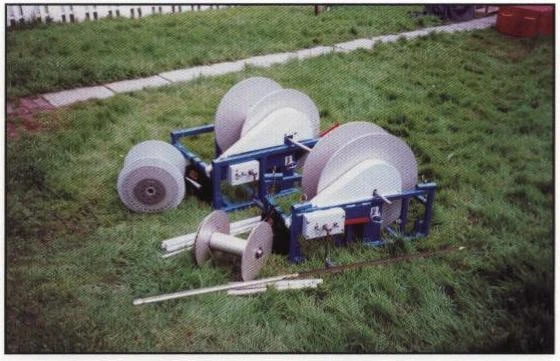

TEM67 為 PROTEM 系統最大功率之發射器，其利用 TEM57-MK2 發射器另附一電力模組與大型發電機 (4500W) 組成；即 TEM67 與 TEM57-MK2 可以交替組成不同型式使用。 PROTEM 67 系統配合 3D 接收器線圈為最理想時間域系統，可用以探測深剖面之電導性岩體，如巨積硫化物，可達 500m 深；若配合 3 軸向 BH43-3 孔內探測器則可以作時間域探測達 2 公里深。 PROTEM67 亦可
作深層地下水調查、鹽份入侵繪圖、地熱調查與區域性地質研究達 1000 公尺深。
| • 電流波形： 雙極矩形電流50% duty cycle |
|
| • 基準頻率： |
0.3、0.75、3、7.5或30Hz(電源線頻率為60Hz) |
| 0.25、0.625、2.5或25Hz(電源線頻率為50Hz) |
| • 關機時間：20~750μs，由發射器迴路大小、電流與圈數決定 |
| • 發射器迴路：達 2000×2000m |
| • 輸出電流： 最大 25A |
| • 輸出電壓： 18~150V連續調整 |
| • 同步： 參考電纜線或石英晶體 |
