GMS-07
24位元地球物理電磁測量系統
像地震探測領域一樣，隨著電磁記錄系統的技術進步，對同步多道資料獲取的要求也越來越高。GMS‑07是metronix公司積30多年在設計和生產電磁地球物理儀器方面的經驗研製而成的多方法網路地球物理測量系統。電場和/或磁場感測器直接與該系統的核心部分ADU‑07
(Analog/Digital Signal Conditioning Unit：類比/數位信號調理器)連接。多個ADU‑07可用輕便和價廉的網路線或無線網域連接成一個網路。每個ADU‑07可作為獨立系統或在一個網路中運行，也可作為陣列的一部分工作，陣列中的每個儀器通過內置GPS鐘同步。
|
|
■主要特點
|
• 採用24位元類比/數位轉換技術，資料品質極高
• 可作為獨立系統使用，也可將多個ADU‑07在一個網域
(LAN、WLAN)中相互連接作為多道網路系統使用
• 多個獨立系統通過GPS鐘精密同步
• 與所有metronix感測器相容
• 無人值守的自動記錄模式
• 安裝過程中自動進行ADU‑07和感測器的系統自檢
• 自動輸入偏移補償消除電極自電位
• 在線上模式中即時顯示時間系列和多項MT參數
• 12V電瓶供電，每個ADU包括感測器只需一個電瓶
• 儀器外形設計緊湊、輕便、牢固並防水
• 工作溫度範圍大，從-40°C到+70°C |
■硬體
|
ADU‑07的電子部件安裝在一個重量僅為8kg的防水小機箱中。它包含了用於類比信號調理、24位元A/D轉換和資料存儲的全部電路。即便在困難的GPS接收條件下，一個非常精確的GPS控制的時基也能確保同步記錄。
ADU‑07可根據用戶的具體需求進行配置。

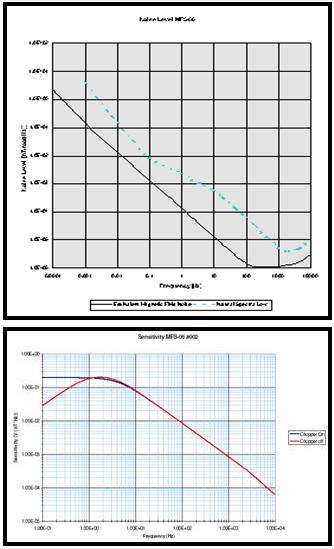

ADU含10個插口，可配備2種不同類型的A/D轉換板。L型A/D轉換器適用於從直流到500Hz的較低頻率記錄，而H型則適用於信號範圍從1Hz到250kHz的高頻記錄。例如一部標準型寬頻ADU‑07配備了5個低頻和5個高頻A/D轉換模組。在運行低頻記錄過程中可獲得高頻探測。可將不同類型的感測器與ADU連接，並可同時操作。例如：連接一部磁通門感測器用於低頻探測，同時採用感應線圈用於高頻範圍。 | |
■軟體
|
ADU‑07含有一部內置網路服務器。運行測量所需的所有設置均由網路介面控制，任何網路瀏覽器均可進入，不需要在筆記型電腦或掌上型電腦上安裝任何軟體。軟體MAPROS (免費)採用robust演算法執行時間系列資料的標準處理以及遠端參考處理。正在研製中的有ADU‑07內部的線上處理，包括ADU網路服務器上無人值守的資料發佈。採用GPS控制的外置發射機，ADU‑07可提供即時疊加的CSAMT/CSEMM記錄。 | |

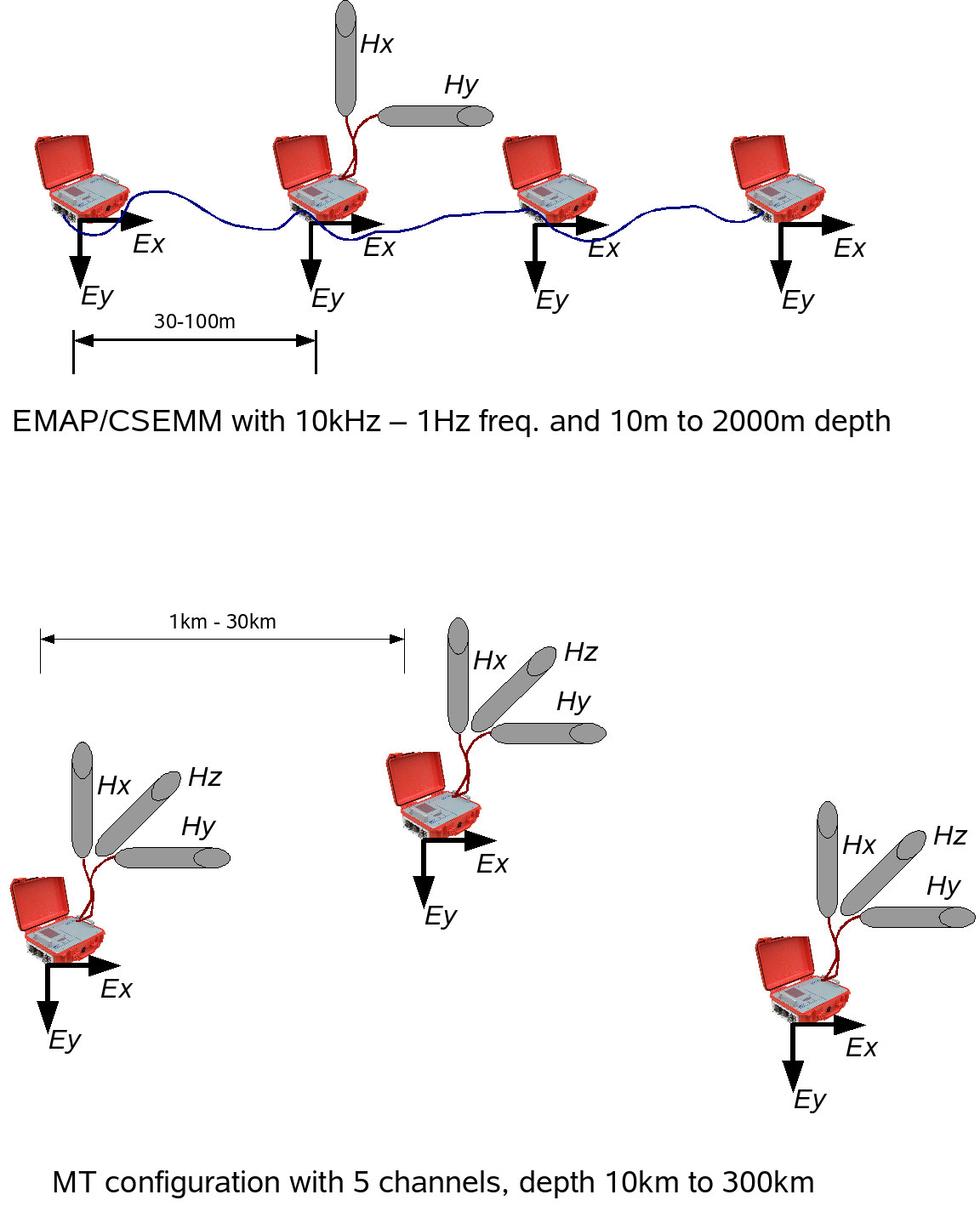

■配置舉例
|
單點配置
採用該配置時，單個ADU‑07以獨立模式工作，按照預先在其內部快閃記憶體盤上編好程式的時間表記錄資料。要達到最高性能，可經過USB 2.0介面用一台外接電腦控制ADU；後一種情況時以即時處理和顯示到來的資料(incoming
data)。
多點配置
採用該配置時，多台ADU‑07系統通過其內置的GPS鐘同步記錄資料。這種配置的一個典型應用是遠端參考法或陣列測繪。這種佈置適用於佈線不方便或花費過高的寬間距記錄點座標網。

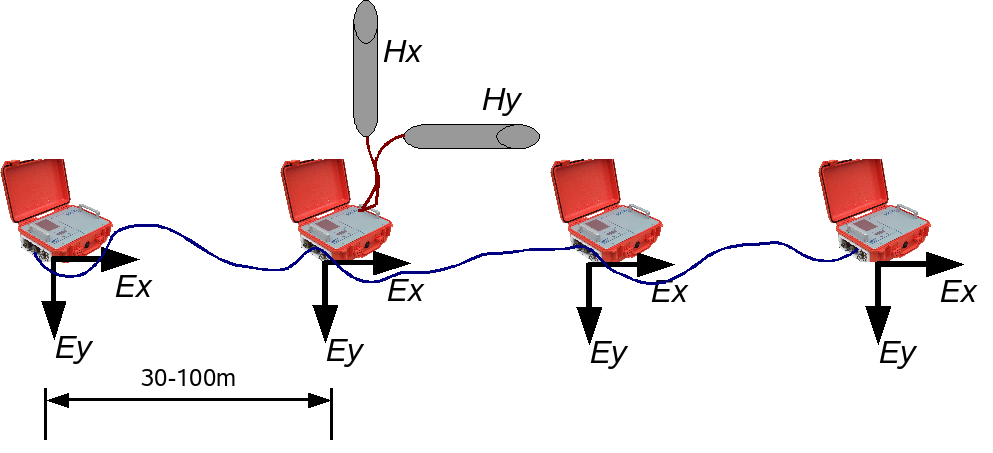

網路配置
多台ADU通過電纜或無線網域連接成一個網路。這種配置的一個典型應用是需要近間距測站點座標網的電子地圖或野外觀測裝置。 | |
|
|
■ADU-07數據表
(初步技術指標，2006年6月)
頻率範圍 |
直流至250kHz |
通道數 |
每個ADU‑07含1個至10個通道 |
頻帶 |
2個頻帶(低頻直流-512Hz；高頻1Hz-250KHz)
用數位濾波建立子頻帶
兩個頻帶可同步記錄 |
A/D轉換 |
24位元(最大資料率2048樣本/秒)，低頻板
24位元(最大資料率524,288樣本/秒)，高頻板 |
動態範圍 |
>130dB |
系統控制器 |
32位嵌入式控制器，Linux |
儲存介質 |
4GB或更高的內部Compact
Flash快閃記憶體卡，USB設備 |
測試裝置 |
對系統的所有重要功能，包括感測器在內，均可自動進行開機自檢，並在儀器上顯示結果。自動創建記錄檔 |
標定 |
自動標定 |
電場接頭 |
輸入阻抗>10MOhm |
磁場接頭 |
輸入阻抗20kOhm |
網路連接 |
標準的100Mbit雙絞電纜，USB
1.1、2.0 (無線/藍芽) |
同步 |
GPS鐘相對衛星基準+/-30ns
測點位置也被確定並存儲 |
介面 |
網路，磁力計，電場線2個電瓶輸入，GPS天線，USB，無線，藍芽 |
外殼 |
牢固的防水聚碳酸酯外殼 |
重量 |
約8kg |
外部尺寸 |
400x330x170mm |
功耗 |
約3-5W(低頻)；15W高頻@96kHz至524kHz採樣率 |
工作溫度範圍 |
-40°C至+ 70°C(含快閃記憶體盤) |
|
|
|
|
|
|
