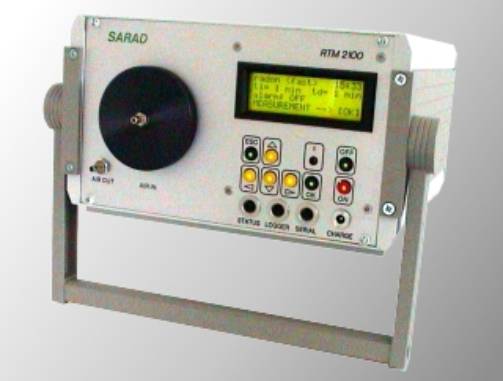

　　RTM 2100 使用Po-218／ Po-214 及Po-216 的α射線測量空氣樣品中氡(Radon,Rn220)／釷(Thoron, Rn222)氣體之濃度。內含兩個幫浦透過高電壓測量腔吸引入空氣，一個為高流量其功用是測量釷氣，另一個流量較低其功用為測量氡氣。在氡氣與釷氣直接衰減後，在腔室內的同位素生成物會被電場充電離子化，並藉由腔壁與探測器之間的電場作用力被收集到半導體探測器的表面上。

　　被收集同位素之緊接而來的放射性衰退現象，會被引導入光譜分析儀由多頻道分析器（multi channel analyzer , MCA）記錄下來，這種操作原理不但一方面允許簡單地分離氡氣與釷氣之濃度，另一方面也能夠避免長生存期的Po-210 漸增污染的影響，同時RTM 2100的偵測下限相當低因為其他的輻射源並不會存在背景值中。

　　水氣對高電壓強化的影響完全地被溫度和相對溼度的連續監測所補償，因此RTM 2100並不需要乾燥管或其他多餘的設備。氣體流量感應器控制幫浦的流量，更重要的是達成可信的釷氣測量值。正壓壓力感應器完成內部標準感應器的光譜，此外，另外三個外接式感應器可以被使用者連接於前方面板的插座介面

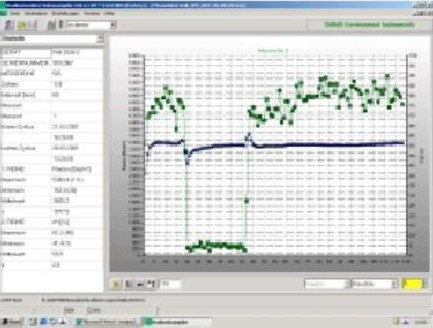

　　氡氣與釷氣濃度之實際測量結果，也就是感應器的測量值與α射線光譜可以被顯示在大尺寸的顯示器上，並被儲存在記憶體中；警示功能可藉由蜂鳴器或LED指示出超過使用者定義的氡氣濃度。所擷取到的資料可透過硬體的介面傳輸至個人腦上，合適的視窗版軟體也會隨機附上。除此之外，RTM 2100可透過序列埠與轉換輸出端加入更多功能，提供彈性的高階整合控制與監測系統。

原廠手冊重點收錄與技術資料
德國SARAD 攜帶型氡/釷氣體監測系統

　 可於氣體介質(media)如大氣空氣、室內空氣、土中空氣與水中取樣(grab sampling)與連續量測氡(222-Radon)與釷(220-Rn)的濃度

(2) 特別配件(選用)可以在水中量測 222-Rn 活性濃度(activity concentration)

(3) 土中氣體調查選用配件(如鉆孔系統、土壤探測器附止封系統，packer system)

(4) 量測 222-Radon 與 220-Rn 活性濃度 (activity concentration)，調查氡氣侵入路徑(entry path)與傳輸率 (transport rate)

(9) Fast與Slow mode可確保量測的可信度，而不受前次量測之高濃度汙染

(12)開關可選擇啓動連接裝置或迴路 (若超過警告值時自動通氣)

(15) 外部感應器(選配)：含水量、土壤溫度等可與氡氣一起量測

　 ● 多參數高級記錄：
水質分析多感測器標準架構 (pH、EH、電導度、溫度)

　 ● 可利用 modem 連線做遠端現場控制
● 汽車電池可提供額外的電源

Operation Modes

Radon (fast)	Radon (slow)	Thoron
Low flow rate	Low flow rate	High flow rate
Using only Po-218 for Radon calculation	Using Po-218 and Po-214 for Radon calculation	Using Po-216 for Thoron calculation
Radon only measurement with fast response time (20 minutes)	Radon only measurement with slower response time (150 minutes) and doubled counting statistics	Thoron only measurement
Short term Radon measurements and measurements with a high concentration dynamics	Long term Radon measurements at low concentration levels	Thoron measurements, sniffing

Technical Data

Operation	Attachment of ionised Radon/Thoron progeny at the surface of a semiconductor detector inside a high voltage chamber
Sampling	Two independent pumps for Radon and Thoron mode
Pump rate	Radon	approx. 0.35 Lpm
	Thoron	2.5 Lpm
Sensitivity (20°C/50%rH)	Radon Fast/Slow mode: 2,5/5 cpm @ 1kBq/m³
	Thoron mode: 2 cpm @ 1kBq/m³
Measurement range	0...10 MBq/m³
Response time (90% of final value)	Radon Fast mode	20 min
	Radon Slow mode	150 min
	Thoron	1 min
Integration interval	1 min to 24 hours
Spectroscopy	256 channels, ROI analysis of four energy windows
Data output	Radon or Thoron value, values of internal and external sensors as sequential measurement series
Data transfer	Serial interface (RS232)
User interface	LC-display 4 lines 20 characters each with background light, keypad
Sensors	Humidity	0...100%rH 2%rH
	Temperature	0...50 °C 1°C
	Barometric pressure	800...1200 mbar
	Flow	0...3 Lpm 0,05 Lpm
	External sensors	3 x 0...1V
Status output	Opto-MOS relays, contacts max. 24V/250mA (AC/DC)
Alert	Acoustical (buzzer) and optical (LED) alert in case of exceeding a user definable Radon level
Power supply	Internal battery or external power supply (operation and recharging) 9VDC/1A
Autonomous operation	Approx. 48 hours
Dimensions	235 x 140 x 255 mm
Weight	6 kg

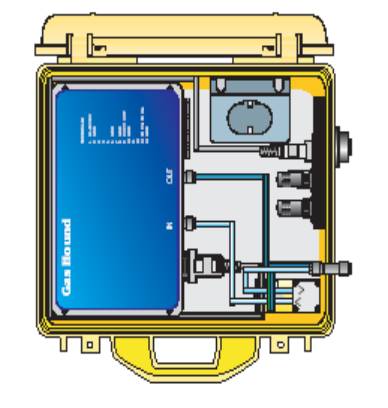

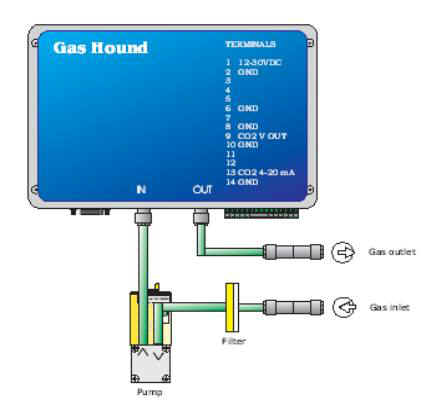

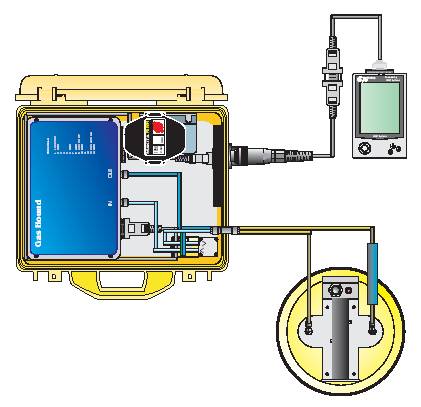

　　義大利West Systems公司出產的氣體通量偵測計是一種使用累積腔室方法（accumulation chamber method）的攜帶式偵測儀器，運用在氣體擴散通量的測量上。此方法為根據農藝學上土壤會呼吸，及火山運動區域中土壤的氣體可去除的概念，由West Systems 設計出的一種攜帶式儀器，能在極短的時間內展現出最佳的精密度。偵測計提供估算來自土壤中大量的氣體累積通量，此土壤呼吸效率的測量結果可運用在農業、森林學或地球物理相關科學的研究上，是一台您從事相關研究時不可或缺的好幫手。

‧可紀錄與顯示在氣體貯蓄室內目標氣體的濃度增量
(increase in concentration)

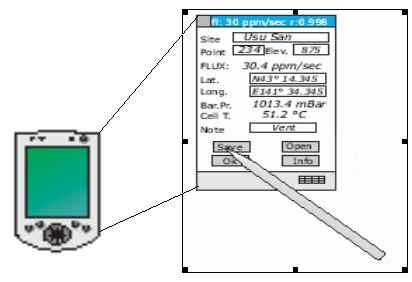

‧可將量測資料儲存於掌上型電腦，然後以USB接頭或
Compact Flash Card 傳送至桌上型電腦。

範圍(moles/m2/day)	精度(%)
0~0.5	±25%(ACC.Chamber A)
0.5~1	±15%(ACC.Chamber A)
1~180	±10%(ACC.Chamber AorB)
180~350	±10%(ACC.Chamber B)
350~600	±20%(ACC.Chamber B)

範圍(moles/m2/day)	精度(%)
0.0025~0.05	±25%(ACC.Chamber A)
0.05~0.5	±10%(ACC.Chamber B)
