Olson 儀器公司主要研發製造三種主要產品系列與客戶需要的系統： 總部設於美國 Colorado, Wheat Ridge 的 Olson Instruments , Inc. 公司是第一個製造營建非破壞(NDE) 試驗與評估儀器系統的公司之一。 |
 |
 |
 |
| Freedom DATA PC-NDE/GEO Systems | Impact Echo Based Concrete Thickness and Flaw Gouges (CTG TM ) | Freedom DAS-Structural Health Monitoring (SHM) |
|

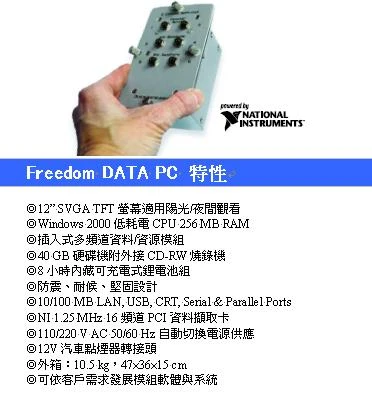

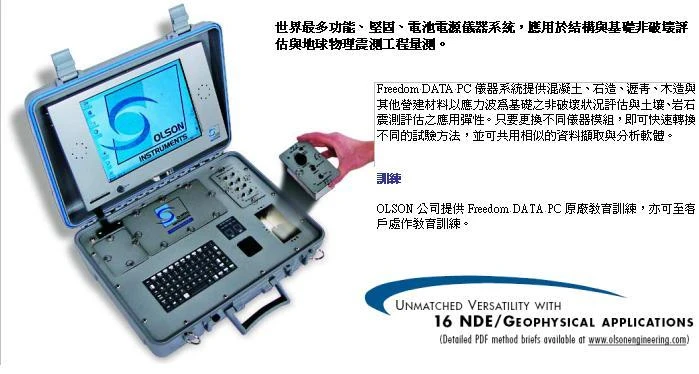

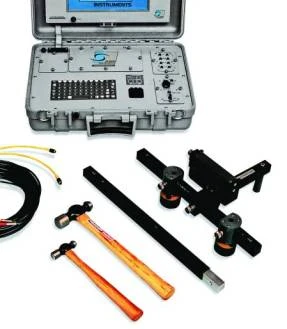

可應用於結構與地球物理工程量測非破壞評估，是堅固電池電源現場系統，可外接 16 種超音波、聲波、震測與振動試驗系統。 |

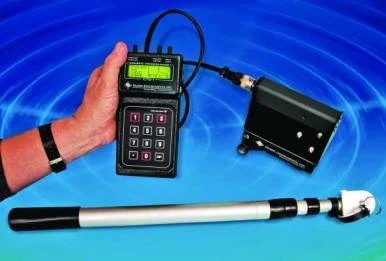

手持型敲擊迴音儀可量測混凝土厚度、裂縫、孔洞、蜂窩與其他瑕疵。 |
達 16 頻道資料擷取與一般應變、溫度、振動等試驗。 |
|
|
||
 |
 |
Freedom DATA外接系統 |
| 基礎深度與完整性試驗系統 (FOUNDATIONS DEPTH AND INTEGRITY SYSTEMS) | |
 |
埋管跨孔音波探測系統 (CSL) 利用超音波在新設場鑄樁與連續壁內充滿水的埋管間進行試驗；亦可執行深基礎單孔音波量測 (SSL) ；符合 ASTM D6760 。
|
 |
跨孔斷層掃描影像軟體 (CSL) 跨孔斷層掃描試驗與分析可用以繪出 CSL 的影像形狀，較能判斷兩試驗管間異狀的範圍與嚴重性；可讓工程師決定是否需要修護與何處需要修護。若有足夠跨孔試驗資料，即可得到異狀 3D 影像形狀與範圍。若 CSL 資料不足，用 TOMO-1 軟體可產生場鑄樁瑕疵的大小形狀與嚴重性的影像。斷層掃描軟體分析提供 2D 與 3D 混凝土內部含異狀的影像顯示。 應用：混凝土場鑄樁與連續壁。 |
 |

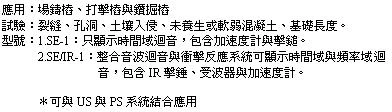

音波迴音 / 衝擊反應試驗系統 (SE/IR) 可應用於基樁與深基礎長度量測低應變完整性試驗；敲擊新或舊基礎頂部並記錄從瑕疵處或基礎底部之迴音。符合 ASTM D5882 試驗標準，並可做時間域 (SE) 與模型轉換功能 (IR) 資料分析。
|
 |

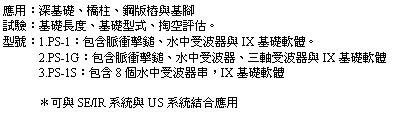

平行震測系統 (PS) 可應用於決定橋樑、建築未知的基礎深度，甚至基礎頂部無法到達亦可施測。 PS 試驗敲擊基礎結構，然後以量測管內平行基礎基樁的接收器接聽到達的訊號，即可量測基礎深度。
|
 |
超震測系統 (US) 本系統為音波迴音 (SE) 法附追蹤應力波在未知基礎元件上下之資料以改善橋樑與建築未知基礎深度的展現。 應用：橋柱、牆、橋基、基樁基礎試驗 |
| 結構、舖面與隧道試驗系統 (STRUCTURAL, PAVEMENT & TUNNEL SYSTEMS) | |
 |

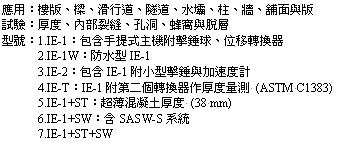

敲擊迴音系統 (IE)
|
 |

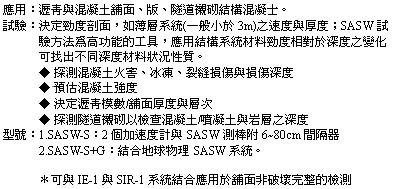

表面波譜分析系統 (SASW-S) 可應用於決定道路舖面、隧道襯砌、結構混凝土等薄層系統 (thin layered systems) 之勁度剖面 (stiffness profiles) ，如楊氏模數、速度與厚度，可由單邊施測而不需要鑽心 (coring) 。 |
 |
超音波脈衝速度系統 (UPS) 以雙邊法 (two-side access) 量測混凝土、木造、石造、岩石與其他粗顆粒材料之聲速與訊號強度。壓電轉換器 (piezoelectric transducer) 發射源與接收器產生與接收壓縮波 (P 波 ) 與剪力波 (S 波 ) ，符合 ASTM C597 試驗標準。
|
 |
UPV/SPV 結構斷層掃描影像軟體 UPV/SPV 試驗與結構斷層掃描分析可用以瞭解混凝土 / 石造表面在每次試驗間內部異常的形狀、範圍與嚴重性。讓工程師可據以判斷決定是否需要維修、何處維修。如果有足夠的結構幾何試驗，則可獲取無法看到的形狀與範圍、隱藏內部異狀的 3D 影像。 |
 |
敲擊迴音掃描系統 (IES) IES 敲擊迴音掃描系統為 Olson 工程公司滾動式轉換器與自動敲擊器之專利技術，可作結構混凝土與舖面近乎連續性敲擊迴音之厚度與瑕疵掃描。以慢速工作速度試驗時，每一測線每 2.5cm 得到一個試驗結果，結合多條測線即可組成混凝土厚度與內部孔洞、蜂窩、裂縫、脫層等之 2D 與 3D 的展示。當需要混凝土內部狀況的影像時，如評估灌漿對未灌漿後拉 (Post-tensioned) 橋管；每小時可完成數千個試驗。
|
 |
版衝擊反應法 (SIR) SIR 試驗法包含以衝擊反應鎚敲擊舖面或結構，然後以速度轉換器記錄結構振動反應據以決定孔洞、軟弱支撐與混凝土瑕疵狀況之面積。高機動性 (mobility) 與可撓性 (flexibility) 之面積表示較差品質之支撐與受損結構混凝土狀況。
|
 |

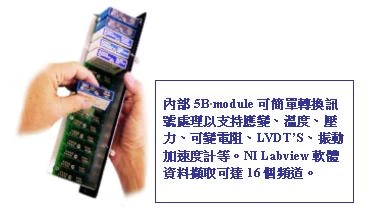

模型振動監測 (VM) 與客戶訂製系統 Freedom DATA PC 平台已應用於時間、頻率與模型振動試驗與分析達 16 頻道，配合結構健康監測 (Structural health monitoring) 軟體或 NI Labview 軟體與其 16 頻道標準數據擷取卡，可以架構加速度計與速度受波器試驗系統。 其他客戶訂製系統亦可提供，如電磁感應場 (Inductive Field, IE) 應用於未知鋼管基礎長度之判定。 |
| 地球物理探測系統 (GEOPHYSICAL SYSTEM SOLUTIONS) | |
 |
量測兩個到參個跨孔間或一個下孔之鑽孔內壓縮與剪力波速，可決定土壤與岩石的震動速度與性質。
|
 |
電子 - 機械式震源可在灌漿、套管鑽孔內產生徑向壓縮 (P) 與垂直極性剪力 (SV) 波能，進行震測速度與斷層掃描量測。 應用：地下土壤與岩石剖面調查 |
 |
地球物理表面波譜分析 (SASW-G) 可量測震測速度與土壤 / 岩石層次厚度 ( 不需鑽孔 ) 。
|
 |
量測鑽孔內壓縮與剪力波速以決定土壤與岩石的震測速度與性質。斷層掃描分析可產生地層速度斷層掃描影像。本試驗需要 P 波震源或其他震波能源。
|
 |
|
 |
 |

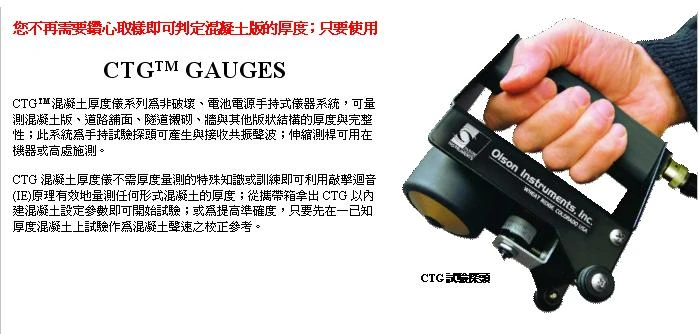

CTG 混凝土厚度儀特性 • 堅固手持試驗探頭附整合型位移轉換器與線圈敲擊器 |
|
|
|

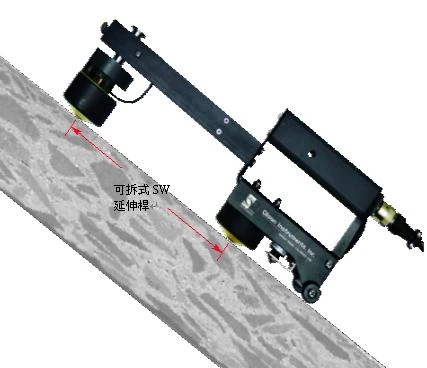

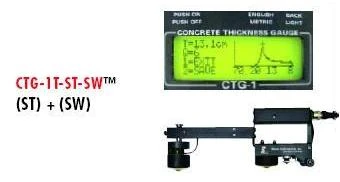

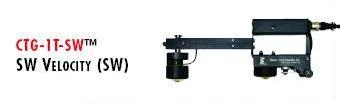

表面波 (SW) 波速試驗系統 ( 選項 ) SW 表面波速試驗系統結合現有 CTG-1T 系統，但在試驗探頭前面加上一組可拆式 20 公分長延伸桿附上第二個位移轉換器，亦可作表面波頻譜分析試驗 (SASW) 。 CTG-1T-SW 的優點為可從單邊與混凝土厚度未知時亦可檢測混凝土的品質與速度；但在 CTG-1TF 則需回算 IE 速度。 CTG-1T-SW 可在螢幕顯示表面波速 (Vr) 對波長與計算 IE 波速 (V) 並以一品質係數使混凝土深度量測平均速度的結果一致化。 CTG-1T-SW 可用敲擊迴音 (IE) 或超音波脈衝波速 (UPV) 量測作為現場與試驗室強度與波速的相關校正 (correlation) 。 CTG-1TF-SW 結合敲擊迴音 (IE) 厚度 / 瑕疵檢測附 SASW 速度量測；為世界上最強功能混凝土厚度、完整性與品質的試驗儀器。 這選項包含 WINTFS-IE 與 WINTFS-SASW 軟體可作 IE 瑕疵 / 速度分析。 |
 |
 |
|

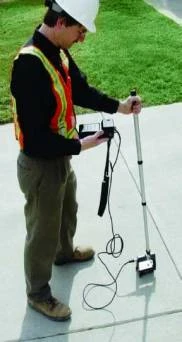

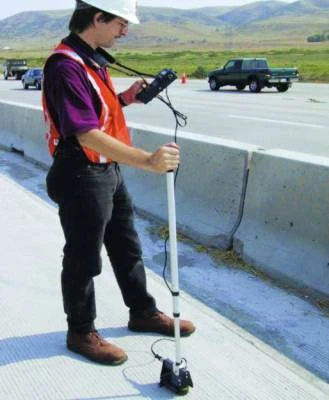

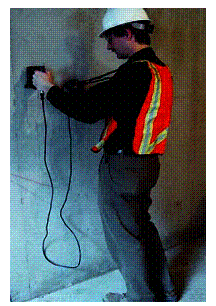

CTG 厚度儀可用於高處、牆或使用伸縮桿可在機器與困難到達處施測。 |
||
 |
||
| SW Velocity Display |
 |
|

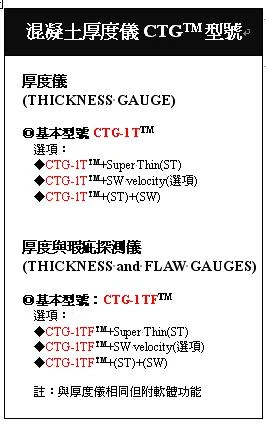

| 混凝土厚度儀 ( CONCRETE THICKNESS GAUGES－THICKNESS ONLY MODELS) |
|
| 基本型號： CTG-1T TM  |
CTG-1T TM 基本型號的特徵為堅固手持式附室外易讀 LCD 顯示與室內可轉換背光功能。厚度與頻譜迴音訊號只要扭一下按鈕即可以英制 ( 英吋 ) 或公制 ( 公分 ) 單位顯示。 敲擊迴音 (IE) 手持式試驗探頭可產生與接收聲波作任何型式混凝土厚度量測。延伸桿可用於機器高處施測。 基本規格： ◆ 厚度範圍： 2.6”~6” feet (66mm~1.8mm) ◆ 報告內容：厚度綜合表 |
| 基本型號 CTG-1T TM 選項 |
組件 |
厚度範圍 |
報告內容 |
|
•電子元件 |
1.5 inches to 6 feet |
Thickness Summary Table for Spreadsheet |
|
•電子元件 |
3.2 inches to 6 feet |
Thickness Summary Table for Spreadsheet |
|
•電子元件
|
1.5 inches to 6 feet
|
Thickness Summary Table for Spreadsheet |
| 堅固可攜帶資料擷取電腦系統 RUGGEDIZED PORTABLE PC DATA ACQUISITION SYSTEM-THE FREEDOM DAS |
||
 |

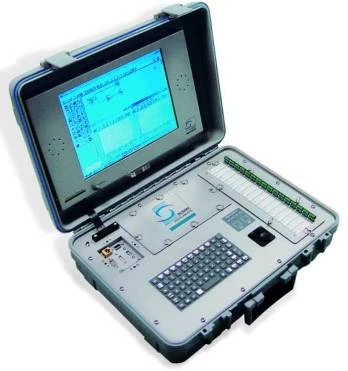

世界最堅固、電池電源儀器，可應用於結構健康監測 (Structural health monitoring) 與一般試驗資料擷取： |
|
| • 汔車工業 • 航太工業 • 製造業 • 結構健康監測 • 其他工業 |
 |
|
|
||
|
|
 |
||||
